針對200平米以下地下配電室七氟丙烷氣體滅火系統的配置，需結合《氣體滅火系統設計規范》（GB50370-2005）等技術標準，從防護區劃分、滅火劑用量、系統組件、安全要求等維度進行專業設計。以下是具體配置方案：
一、防護區基礎參數
- 面積與容積限制
- 地下配電室作為獨立防護區，面積≤500㎡，容積≤1600m³（符合《氣體滅火系統設計規范》對預制系統的要求）。
- 若采用管網系統，則面積≤800㎡，容積≤3600m³，但需根據現場布局選擇更經濟的預制或管網方案。
- 耐火性能要求
- 圍護結構：墻體、門窗耐火極限≥0.5h，吊頂≥0.25h。
- 泄壓口設置：位于防護區凈高2/3以上，優先設在外墻，面積需計算確定（公式：Fx=0.15×Qx/Pf，其中Qx為噴射速率，Pf為允許壓強1200Pa）。
二、滅火劑用量計算
- 設計濃度選擇
- 配電室含油浸設備時，滅火濃度取9%；若主要為電氣設備，可降低至8%。
- 用量計算公式
- 公式：W=K×V×C/(S×(100-C))
- W：滅火劑用量
- K：海拔修正系數（默認1.0）
- V：防護區容積（m³）
- C：設計濃度（%）
- S：蒸汽比容（m³/kg），按公式S=0.1269+0.000513T計算（T為-低環境溫度）。
示例：若配電室容積1400m³，設計濃度9%，環境溫度20℃，則：
S=0.1269+0.000513×20=0.13716
W=1×1400×9/(0.13716×91)=1008kg，需配置7套150L瓶組（每套充裝量約144kg）。
三、系統組件選型

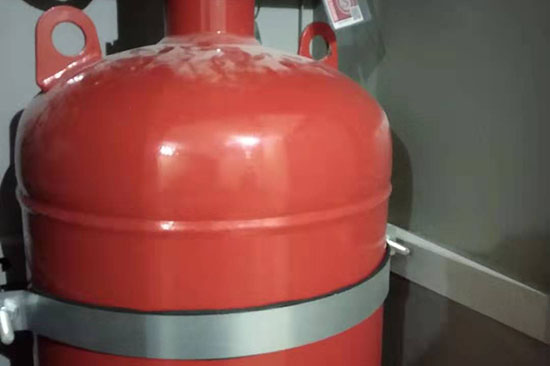

- 儲存容器與增壓
- 增壓方式：氮氣增壓，含水量≤0.006%，壓力分三級（2.5MPa/4.2MPa/5.6MPa）。
- 容器類型：2.5MPa用焊接容器，4.2MPa可選焊接或無縫容器，5.6MPa用無縫容器。
- 管網與噴頭
- 管網設計：均衡系統，各噴頭流量相等，管道阻力損失差值≤20%。
- 噴頭布置：距頂面≤0.5m，保護半徑4.5-7.5m（安裝高度≥1.5m時），覆蓋全部區域。
- 安全裝置
- 泄壓閥：動作壓力需匹配增壓等級（如2.5MPa容器對應5.0±0.25MPa）。
- 單向閥：防止滅火劑反流，設置于容器閥與集流管之間。
四、控制與聯動要求
- 啟動方式
- 自動控制：雙火災信號觸發，延遲噴射≤30s（確保人員撤離）。
- 手動控制：防護區門外設操作按鈕，高度1.5m。
- 機械應急：儲瓶間內設置，用于緊急手動啟動。
- 聯動設備
- 關閉防護區通風口、防火閥，停止非必要設備。
- 啟動聲光報警器，聯動應急照明與疏散指示。
五、其他關鍵細節
- 通風換氣
- 滅火后需機械排風，排風口設于下部直通室外。
- 儲瓶間要求
- 耐火等級二級，設應急照明與機械排風，環境溫度-10℃~50℃。
- 防靜電措施
- 管網及金屬箱體需接地，防止火花引發二次事故。
配置示例（以140m³配電室為例）
- 設計濃度：9%
- 滅火劑用量：W=1×140×9/(0.13716×91)=101kg，選用1套150L瓶組（充裝量144kg）。
- 噴頭數量：按保護半徑4.5m計算，約需4個噴頭（覆蓋140㎡區域）。
- 泄壓口面積：Fx=0.15×(101/8)/1200≈0.016㎡，需設置≥0.016㎡泄壓口。
通過上述配置，可確保地下配電室在火災發生時，七氟丙烷系統快速、有效作用，保障設備安全與人員疏散需求。建議由專業消防單位進行深化設計與施工。
