柜式七氟丙烷氣體滅火裝置是一種預制式、無管網的全淹沒滅火系統，適用于小型或分散防護區域。其設備構成涵蓋滅火劑儲存、驅動控制、噴射及監測報警全鏈條，具體包括以下核心組件：

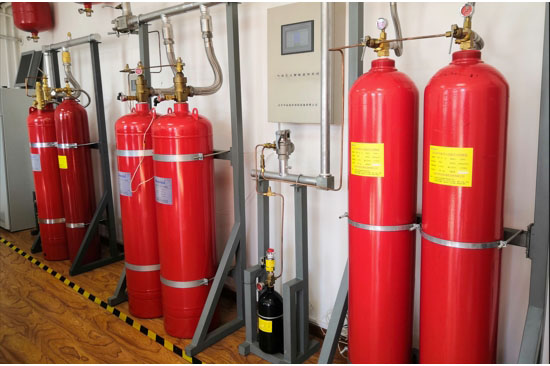

儲存瓶
高壓容器，采用可重復充裝設計，表面通常噴涂醒目紅色。
內部儲存七氟丙烷滅火劑及增壓氮氣，確保長期穩定性。
容器閥（瓶頭閥）
密封滅火劑與增壓氣體，集成壓力表接口、安全泄放裝置及電磁驅動接口。
緊急情況下可通過機械應急手柄手動開啟。
壓力表與虹吸管
壓力表實時顯示瓶內壓力，指針在綠區為正常。
虹吸管連接容器閥與滅火劑，確保釋放時液體優先噴出。
電磁型驅動裝置
接收電信號后，電磁鐵吸合驅動容器閥開啟，釋放滅火劑。
配備手動應急啟動按鈕，支持自動/手動雙模式觸發。
信號反饋裝置
滅火劑釋放時，壓力推動活塞觸發微動開關，向消防控制中心反饋動作信號。
聯動啟動噴氣指示燈、關閉防護區通風設備。
金屬軟管
連接容器閥與噴嘴，內置信號反饋裝置接口。
柔性設計緩沖壓力沖擊，避免管道破裂。
噴嘴
霧化設計確保滅火劑均勻覆蓋防護區。
規格根據房間體積和噴放時間精準選型。
柜體
冷軋鋼板+角鐵骨架結構，表面噴塑處理，防腐蝕且美觀。
內部集成瓶組固定支架，支持單瓶組或雙瓶組配置。
抱箍組件
用于固定滅火劑瓶組，防止運輸或安裝時晃動。
氣動閥（雙瓶組專用）
聯動控制主動瓶與從動瓶，確保同步釋放。
安全泄壓閥
防止系統超壓，當壓力超過閾值時自動泄壓。
手動操作部件
緊急啟停按鈕：防護區外手動控制滅火流程。
機械應急啟動：自動/手動失效時，通過手柄直接開啟容器閥。
探測器
感煙探測器：早期火災煙霧識別。
感溫探測器：確認火情溫度異常。
聲光報警器
火災發生時發出警報，提示人員疏散。
放氣指示燈
滅火劑釋放后亮起，警示人員勿入。
火災探測：煙感/溫感探測器檢測火情，信號傳至氣體滅火控制器。
報警聯動：控制器啟動聲光報警，關閉防護區開口（如門窗、空調）。
延時釋放：設定延時（0-30秒），人員撤離后打開容器閥。
滅火劑噴放：七氟丙烷通過噴嘴霧化，全淹沒式覆蓋火源，抑制燃燒。
反饋與復位：信號反饋裝置確認釋放，系統復位前需檢查并補充滅火劑。
優勢：安裝簡便、無需專用設備間、響應速度快、對設備無腐蝕。
適用場所：計算機房、檔案室、配電室、通訊基站、博物館等。
柜式七氟丙烷滅火裝置通過集成化設計，實現了從火情監測到滅火的全流程自動化，是小型防護區域高效、可靠的消防解決方案。
